在設計實驗室氣路系統的時候，我們通常要注意一下5個問題：

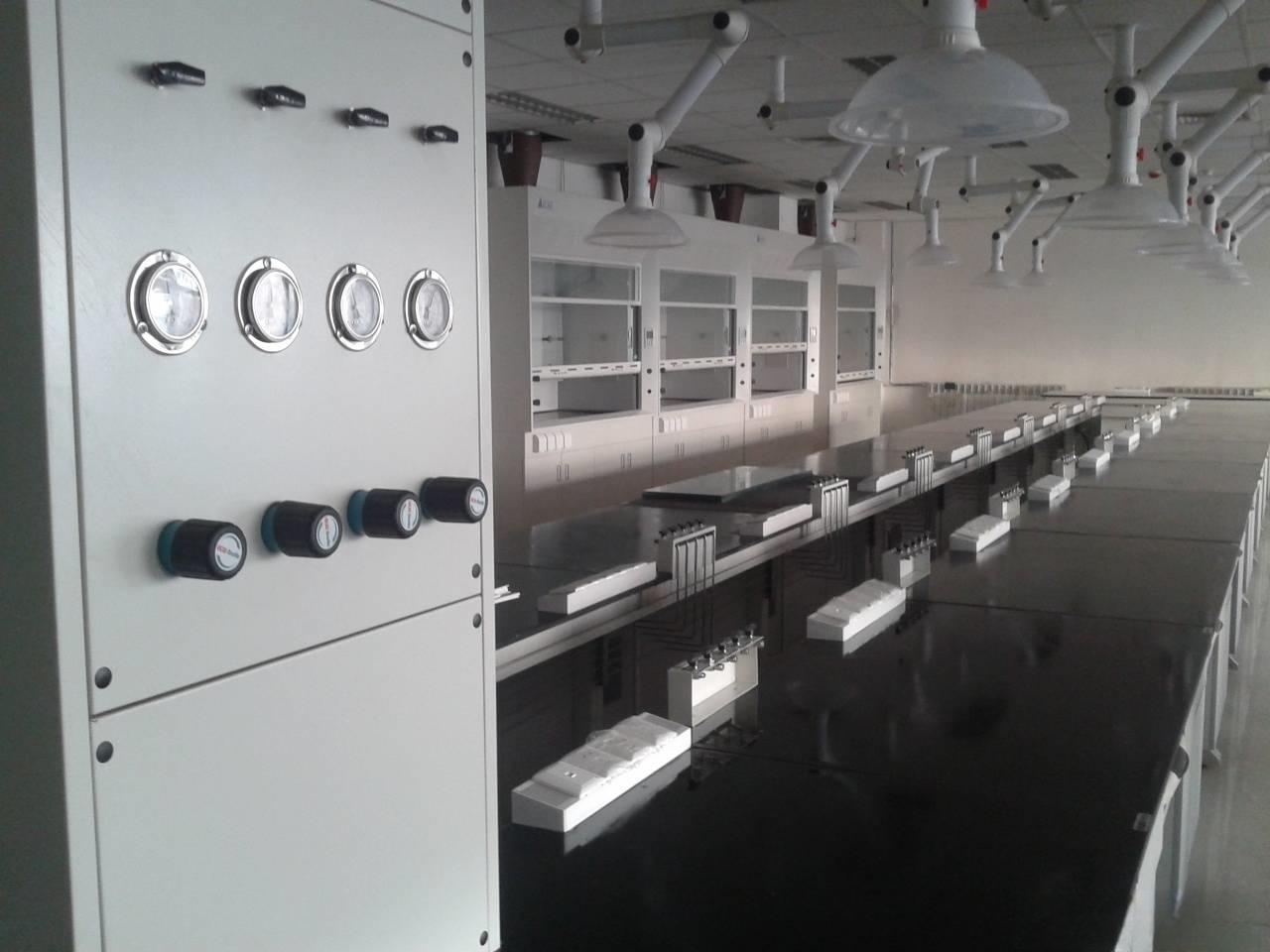

1、色譜分析室的排風設計以萬向抽氣罩為主，每三個通風罩共用一個排風風機系統，主管道設計為φ110 mm的PVC管，萬向抽氣罩手臂管道為φ75 mm 的PVC管。
2、在安裝載氣氣路時,不同壓力的儀器分別設一套二級減壓裝置，如果每個氣源僅設有一套二級減壓裝置，卻要供所有儀器進行二級減壓，不同壓力的儀器不能進行調壓。氣路管道的選用也要慎重，儀器室精密儀器都使用的是高純氣體，管道應為內、外拋光的不銹鋼管道，再安裝過濾裝置。管道尺寸的設計不易太多,管道尺寸太多相應的轉換接頭就增多，危險增加、漏點增加，造成管道支架安裝煩瑣，實驗臺背后設備通道連接凌亂。在施工過程中，防止管道熱脹冷縮對載氣氣路造成影響，暴露在室外的管道建議做“U形”膨脹彎。
3、氣瓶間的設計一般不少于兩間，為了換瓶、搬運及安全起見，氣瓶間應設在實驗室外，設計應作防爆防壓處理，燈具為防爆燈具，要求室溫不高于30℃，通風要良好，可燃氣體與助燃氣體一定要分開存放。
4、氣瓶間匯流排的設計一定要有固定背板，如果設計連接沒有背板固定，直接固定在墻上，當氣體經管道、閥門、管件等輸出時，會有震動，長時間的運行，可能導致匯流排從墻面上脫落。管道、閥門、管件卡套每個連接處不能用生膠帶與玻璃膠密封，除了不符合《建筑設計防火規范》的要求，長時間使用也會出現老化問題，特別是易燃易爆氣體，會造成極大的安全隱患。
5、氣體報警裝置與防爆風機應聯動控制，并將聲光報警裝置安裝到值班室。
